Automatische Polarmessungen mit ARTA
In der nächsten Version von ARTA wird die Anbindung eines Drehtellers möglich sein. Die ersten beiden Prototypen laufen, es ist aber noch ein wenig Feintuning erforderlich. Hier ein paar Bilder als Vorgeschmack.
Aufbau des ersten Prototyps (Bild TT01). Der Anschluss erfolgt über USB-Kabel. Stromversorgung via 12V Steckernetzteil oder 12V Bleigelakku (hält gut eine sehr lange Messsession durch).
http://www.diy-hifi-forum.eu/forum/p...ictureid=25087
Bild TT02 zeigt einen Schnitt durch den Drehteller. Die Außenabmessungen können – je nach Bedarf - frei gewählt werden, lediglich das Innenleben ist durch den Drehkranz vorgegeben. Die hier gezeigten Abmessungen sind weitgehend dem Aspekt „Reduzierung der Transportkosten nach Split“ geschuldet.
http://www.diy-hifi-forum.eu/forum/p...ictureid=25088
Im ARTA Menu „Spatial Impulse Response Group Recorder“ (Bild TT03) werden alle erforderlichen Parameter für die Messung eingestellt. Die Messungen können manuell oder automatisch durchgeführt werden. Ferner wird auch der automatische Export von frd-Files für die Simulation möglich sein.
http://www.diy-hifi-forum.eu/forum/p...ictureid=25089
Die reinen Materialkosten werden knapp unter 200,00 € liegen. Für Vielmesser und Selbstbaugruppen ist das m.E. ein interessantes Teil.
Soweit fürs Erste.
Gruß
Heinrich
-
Danke!
Genau das fehlt noch.
:ok:
Wenn das jetzt sogar für mich nachbaubar ist.....:rolleyes:
-
ARTA Turntable
Ja, das sollte für alle Wastler machbar sein, die Oberfräse, Bohrmaschine und Lötkolben halten können. Die Elektronik wird (wahrscheinlich) mehr oder minder fertig zu beziehen sein.
Gruß
Heinrich
-
Saugeil. Das klingt ja super interessant!
-
Hallo Heinrich,
große Klasse! Ich bekunde mal mein Interesse....
Gruß,
Christoph
-
Der Hammer! :yahoo::dance::thumbup:
Kann der Drehteller beliebig skaliert werden? Also z.B. so groß gebaut werden, dass ein Stativ daraufpasst?
-
Zitat:
Zitat von FoLLgoTT
Kann der Drehteller beliebig skaliert werden? Also z.B. so groß gebaut werden, dass ein Stativ daraufpasst?
Du sollst die Box draufstellen, nicht das Mikro! :p
-
das wandert mal direkt auf meinen wunschzettel :ok:
-
Turntable Aufsatz
Hallo Nils,

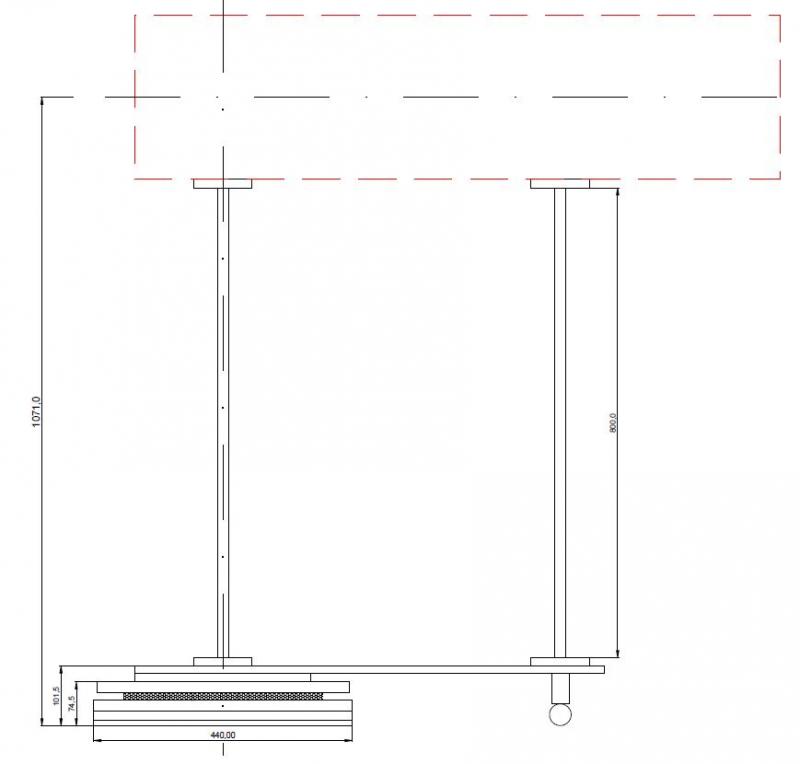

ja, das ist machbar. Ich habe das durch einen Aufsatz mit Stützrad gelöst. Unter der Voraussetzung, dass der Boden eben ist, funktioniert das wunderbar. Sowohl für Vertikal- als auch Horizontalmessungen (s. Bild TT04).
http://www.diy-hifi-forum.eu/forum/p...ictureid=25090
Gruß
Heinrich
-
Perfekt! Damit kann man dann die Box so hinschieben, dass sie um den Punkt dreht, um den man es möchte. Ich freue mich schon darauf, endlich nicht mehr aufstehen und drehen zu müssen. ;)
-
Drehteller für ARTA
Hallo Heinrich,
Zitat:
Zitat von ente
In der nächsten Version von ARTA wird die Anbindung eines Drehtellers möglich sein. Die ersten beiden Prototypen laufen, es ist aber noch ein wenig Feintuning erforderlich.
Im ARTA Menu „Spatial Impulse Response Group Recorder“ (Bild TT03) werden alle erforderlichen Parameter für die Messung eingestellt. Die Messungen können manuell oder automatisch durchgeführt werden. Ferner wird auch der automatische Export von frd-Files für die Simulation möglich sein.
Gruß
Heinrich
Gibt es hierzu schon nähere technische Informationen? Ich habe einen alten Brüel & Kiaer 3921 Drehteller, der ursprünglich mit dem B&K 2305-Schreiber synchronisiert wurde. Diesen möchte ich gerne so umbauen, dass er zusammen mit ARTA betrieben werden kann.
Gruß, Götz
-
... noch ein klein wenig Geduld. Wir sind noch am tüfteln.
Mehr Infos kommen nach Weihnachten.
Gruß
Heinrich
-
Würde es nicht Sinn machen den Drehteller so zu konstruieren,
dass sich die Drehachse an der Vorderkante/Schallwand des
Gehäuses befindet? Dann käme es bei verschiedenen Winkeln
nicht zu unterschiedlichen Messabständen.
Wie sind eure Erfahrungen?
-
ARTA, automatische Messung der Abstrahlcharakteristik
-
...dann ist ja gut! ;)
So ähnlich hab ich es auch gemacht, sehe aber häufig die einfache Variante mit Drehachse in der Mitte.
-
ARTA Turntable. Einzelteile
... hier noch ein paar Infos zu den Einzelteilen:
http://www.diy-hifi-forum.eu/forum/p...ictureid=25094
- Lager mit Zahnkranz
- Ritzel
- Motorhalterung
- Getriebemotor mit Encoder
- Steuerungselektronik
Gruß
Heinrich
-
ARTA Turntable
... es geht langsam voran.
Die Softwarebugs sind u. E. beseitigt und die Hardware ist soweit ok. Bevor die ersten zwei Betatester eingebunden werden, möchte ich noch einen anderen Motor/Encoder testen.
Die Messungen machen richtig Freude. 90° in 1° Auflösung dauern ca. 360 sec (inkl. Export von frd-Files). Die Winkelauflösung und die Genauigkeit dürften für DIY-Zwecke hinreichend sein.
http://www.diy-hifi-forum.eu/forum/p...ictureid=25441
Gruß
Heinrich
-
-
ARTA & Drehteller
Die internen Tests sind soweit abgeschlossen. Soft- und Hardware sind in unserer Messumgebung stabil und sollten jetzt in den Beta-Test gehen.
Von den drei fertigen Steuerungsplatinen samt Software sind zwei an Beta-Tester vergeben, eine steht noch zur Verfügung.
Die Beta-Tester müssten bereit sein bzgl. des mechanischen Aufbaus in Vorleistung zu gehen. Der Aufwand lässt sich in etwa aus den Bildern ableiten. Auf Anfrage stelle ich gern die vorläufige ARTA Application Note (Bauanleitung) zur Verfügung.
http://www.diy-hifi-forum.eu/forum/p...ictureid=25710
Interessenten melden sich bitte per PN.
Gruß
Heinrich
-
ARTA Turntable, Steuerungsplatine
.... Ergänzung: Die fertig aufgebaute, programmierte und getestete Steuerungsplatine wird zum Selbstkostenpreis von 53,00 € + Porto abgegeben.
Gruß
Heinrich
-
.... zur Abschätzung der eigenen Investitionen hier die Stückliste mit Angabe der wichtigsten Bezugsquellen:
http://www.diy-hifi-forum.eu/forum/p...ictureid=25711
Achtung, es stehen zwei Getriebemotoren zur Auswahl. Ich persönlich würde den Phidgets bevorzugen!
Gruß
Heinrich
-
ARTA Turntable
Hallo Heinrich,
wie schon geschrieben möchte ich einen alten Brüel & Kjaer 3921 Drehteller reaktivieren und umbauen. Hierzu würde ich gerne die angebotene Steuerungsplatine für 53€ von Dir beziehen. Im B&K ist ein Synchronmotor mit einem aufwändigen Getriebe verbaut. Hier muss noch ein Encoder anflanschen werden.
Gruß, Götz
-
Hallo Götz,
ich bin nicht sicher, ob das passt. Die Steuerungsplatine beinhaltet auch die Motorversorgung für die beiden genannten 12V Typen.
Gruß
Heinrich
-
Hallo Heinrich,
wird der Motor nur in Abhängigkeit der Encoderimpulse ein- und ausgeschaltet oder auch in der Drehzahl geregelt? Ist der Faktor "Anzahl der Encoderimpulse / Drehwinkel" in der Software anpassbar, oder für die beiden vorgeschlagenen Motortypen fest programmiert?
Gruß, Götz
-
Hallo Götz,
der Motor wird über den Encoder bzgl. Beschleunigung, Geschwindigkeit und Position geregelt. Die Parameter sind anpassbar.
http://www.diy-hifi-forum.eu/forum/p...ictureid=25758
Da der B&K Turntable mit einem Schneckengetriebe arbeitet, bin ich nicht sicher, ob das zum Regelmechanismus unserer Steuerungseinheit passt (Selbsthemmung).
Gruß
Heinrich
-
Hallo Heinrich,
vielen Dank für Deinen Beitrag. Endlich glaube ich, euer Motorsteuerungskonzept in den Grundzügen verstanden zu haben. Mir sind nur noch nicht die Encoder- Scalingfaktoren A und B so richtig klar. Ein Encoder hat ja 2 Ausgänge A und B, die je nach Dekodierung eine Anzahl von Impulsen pro Umdrehung generieren. Wie sind hier die Scalingfaktoren zu interpretieren?
Die Selbsthemmung der Schneckengetriebe sollte nicht das Problem sein, da ja die Kraftübertragung nur von der Motorwelle zum Teller erfolgt. Schwieriger ist, dass ich den eingebauten Synchronmotor nicht mehr verwenden kann und nun am konstruieren bin, wie der 12V-Motor am einfachsten mechanisch eingebaut werden kann.
Sollte das alles zu aufwändig werden, baue ich euren Entwurf nach.
Gruß, Götz
-
ARTA Drehteller
... hierzu ein Auszug aus der Application Note: Die beiden Skalierungsfaktoren für den Encoder bestimmen die Winkelposition des Drehtellers. Für die Kalkulation müssen folgende Angaben bekannt sein:
n = Anzahl der Zähne des Ritzels
N = Anzahl der Zähne des Drehkranzes
U = Untersetzung des Getriebemotors
I = Anzahl der Impulse des Encoders pro Umdrehung
Der Faktor A ist ein reiner Skalierungsfaktor und kann frei gewählt werden. Die Berechnung des Skalierungsfaktors B ist wie folgt:
Scaling Factor B = N/n ∙ U ∙ I/360 = Impulse/°
Beispiel:
n = 11, N = 176, U = 131,25, I = 16
Scaling Factor B = 176/11 ∙ 131,25 ∙ 16/360 = 93,333 p/°
Da beide Faktoren nur ganzzahlig sein dürfen, sollte A = 1000 wegen der besseren Auflösung (Berücksichtigung von 3 Nachkommastellen) gewählt werden.
Scaling Factor A = 1 und B = 93 oder für eine bessere Auflösung
Scaling Factor A = 1000 und B = 93333.
Gruß
Heinrich
-
ARTA & Drehteller
Die Steuerungsplatinen gehen morgen in die Post (Eltipo, Jobsti). Da Alex bis Ende April nicht verfügbar ist, stellt sich die Frage, ob ein anderes DAU-Mitglied einspringen will?
Wenn ja, bitte per PN melden.
Gruß
Heinrich
PS: Die Software wird zur Verfügung gestellt, wenn ein Foto von der aufgebauten Hardware zu sehen ist ;)
-
Moin Heinrich,
du hast 'ne pm.
Viele Grüße,
Mat
-
So,
bei mir ist die Platine bereits angekommen, vielen Dank an dieser Stelle dafür.
Bis aufs Holz ist auch alles bestellt,
hier wollte ich dann noch mal auf ein paar Feinheiten hinweisen:
- Wichtig bei der Anmeldung beim Anbieter ist, dass man erst auf privat umklickt.
- Ich hab das nicht direkt erkannt und gedacht, dass man als Privatmann gar nicht bestellen kann.....
- Beim Zahnkranz gibts auch unterschiedliche zur Auswahl, ich habe mich auch hier auf die Empfehlung von Heinrich verlassen und die Artikel-Nummer 900-0330.04 bestellt.
- Da mir die Maße der Platten nicht ganz klar waren, habe ich mich für 440mm entschieden, Boden und Deckelplatte haben je eine Stärke von 15mm.
Weiter gehts, sobald die Teile da sind....:ok:
Edit: Mädler hat geliefert...wow^^
-
Liste der Anhänge anzeigen (Anzahl: 1)
ARTA Drehtisch
Vielen Dank an Matthias und die D.A.U für die sehr schöne Umsetzung des Drehtisches (siehe letzte Hobby-Hifi). Die anderen beiden Betatester sind anscheinend noch nicht ganz so weit gekommen. Ich würde gerne noch deren Kritik und Anregungen abwarten.

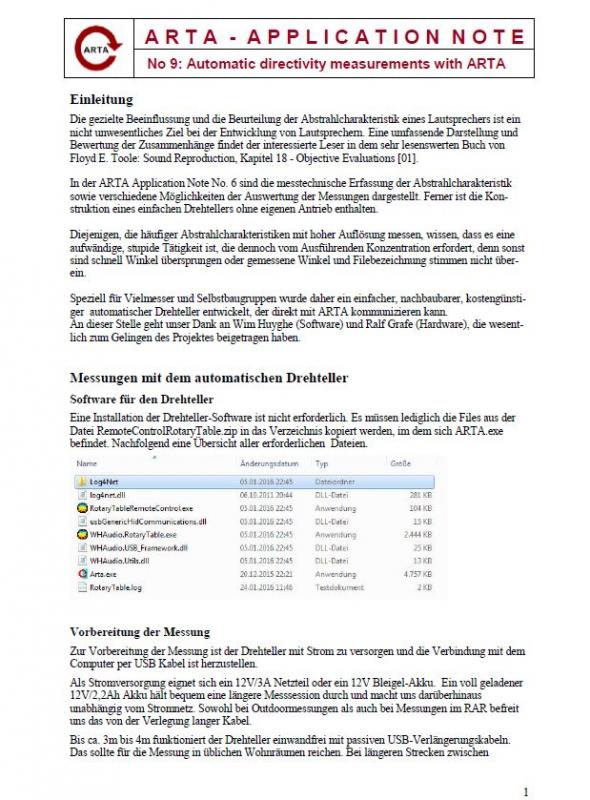

Den Entwurf der Bauanleitung habe ich beigelegt.
Es wäre schön, wenn die Betatester ein wenig über den Schwierigkeitsgrad des Baus berichten würden.
Ralf ist mit der Optimierung der Steuerungsplatine im Standby. Ihn würde natürlich interessieren, ob es überhaupt weiteren Bedarf gibt. Wer also Interesse hat, hier bitte eine Nachricht hinterlassen.
Gruß
Heinrich
-
Hallo Heinrich,
dann will ich mal mein Interesse hier bekunden.
Gruß,
Christoph
-
Hallo Heinrich,
ich habe auch weiterhin großes Interesse.
-
Leider meldet sich der Kollege von m1n1 seit längerem nicht mehr - weiß jemand was da los ist?
Grüße
-
@ Java4ever
Nichts besonderes. Nur eine neuer Job, viel Arbeit und Reisetätigkeiten ;).
Und alles nur Hobby!
Worum geht es denn?
Gruß
Heinrich
-
Dass ich seit ein paar Wochen eine ARTA Platine bestellen wollte und gerne die verbesserte RANE-Mic-Preamp Schaltung sehen würde, um mir ne schöne Messkette aufzubauen :-)
-
ARTA Drehtisch
Vorbereitung Sammelbestellung Steuerungsplatine Drehteller:
Bisher registriert:
- Gaga
- FoLLgoTT
Wer Interesse hat bitte hier melden oder per PN!
Gruß
Heinrich
-
-
Moin, ich würde auch eine nehmen.
-
Hier !!
Ich hätte bitte, auch gerne eine Platine!
Herzlichen Dank und Gruß Gabriel
|
